絶縁踏み台(M)※販売終了致しました。

作業性と経済性の向上を目的としながらヒューマンエラーに起因するダメージを最大限に抑止する「Secure style」(安全流儀)シリーズ。

絶縁カバーで覆ったアルミニウム合金製の可搬式折りたたみ作業台です。 絶縁踏み台(大)のベースとなる作業台は、仮設工業会認定合格品を使用した本格的な業務仕様ですので、家庭用と品質が違います。 ※1

【意匠権取得済】

【特 長】

1.脚を折りたたみ コンパクトカーで運搬可能 ※2

2.マシンルームへ持込みOK!オール絶縁仕様

3.作業姿勢が決まる上下可動式の広いステージ

4.全ての可動部はラッチでカチッと安全ロック

■ 脚は狭い通路で使える最大幅600mm以下。
脚を最大に伸ばしても幅580mm、長さ2030mm、高さ960mm以内(630mm ~ 960mm伸縮)に収まり、脚立では無理な狭い通路へ設置しての作業が可能です。

■ 連続した作業エリアでの移動ロスを最小限に。
作業ステージの長さは1300mm。ステージ上で横移動が可能なため『 降りて移動し、また昇る 』の繰り返し動作回数は、脚立と比較して少なく、連続した作業エリアでの移動ロスは最小限です。

■ ステージ高を630mm~960mmの範囲で可変。50mmピッチで個別伸縮自在の脚。
脚は50mm間隔で、一本ずつ伸縮調整が可能です。脚の伸縮に伴い、ステージの高さが630mm~960mmの範囲で上下に可変します。

■ 金属露出部の大部分を絶縁処理。
カイダック(※3)により作業ステージ・脚・ステップ・可動部の大部分を(主に外側)絶縁処理済みですので、通電中(高圧部を除く)の装置直近への設置時も、短絡・地絡の危険を大幅に回避できます。※

<注>

※1 本製品のベースとなる作業台は、仮設工業会認定合格品を使用しています。

※2 2013年式 Volkswagen Poloの後席シートを倒して、積載可能を確認しました。

※3 カイダックは、住友ベークライト株式会社の商品名です。材質は「耐衝撃アクリル変性塩ビ」で、高耐衝撃性、耐薬品性、耐熱性(98V-0)に優れ、耐候性、耐寒性もあります。また、塩ビの材質由来の電気絶縁特性にも優れています。


使用上の注意点

  • 脚の伸縮時に引くロックピンが、確実に脚を固定している位置にあることを確認してからご使用ください。
  • 幼児の手の届かない場所に保管し、幼児やご高齢者には使用させないでください。
  • ステージの端部に立ったり、身を乗り出して作業をするような使い方は、大変危険ですのでおやめください。
  • 最大使用荷重を超えるような使用、滑りやすい場所や傾斜した場所での使用をしないよう注意してください。最大使用荷重とは、ステージに加わる「人・物・ちから」の合計を表しています。
  • 転落・転倒事故が目立ちますので、全てにおいて慎重にご使用ください。
  • 強い衝撃や最大使用荷重超過による変形、リベットの緩み、またはガタが生じた場合、著しい強度低下の可能性がありますので、すぐに使用を中止して下さい。
  • ケガの恐れがありますので、可動部で指を挟まないようにご使用ください。

オプション:絶縁踏み台(M)用ケース ※別途ご注文ください。

製品仕様

品 名/商品コード 絶縁踏み台(M)/L0302F ※販売終了致しました。
寸 法(折り畳み時) 全幅:530mm以下
全長:1420mm以下
全高:120mm以下
寸 法(開脚使用時) 全幅:530mm以下 ~ 580mm以下(脚の伸縮により変化)
全長:1800mm以下 ~ 2030mm以下(脚の伸縮により変化)
全高:630mm ~ 960mm(脚の伸縮により変化)
重量:16kg以下
作業ステージ:幅400mm 長さ1300mm 最大使用荷重150kg
材   質 本体材質:アルミニウム合金
脚両端クッション材:合成ゴム ラッチと可動部:スチール
絶縁カバー:2mm厚カイダック(表面シボ加工・青色のみ)
※本製品のベースとなる作業台は、仮設工業会認定合格品を使用しています。
備   考

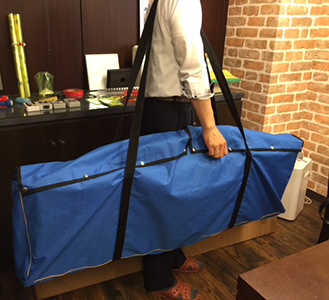

持ち運びに便利な絶縁踏み台のケースをご用意しました。
別途販売のオプションとなりますが、とても便利ですので、是非ご利用ください。
