展開サイズ

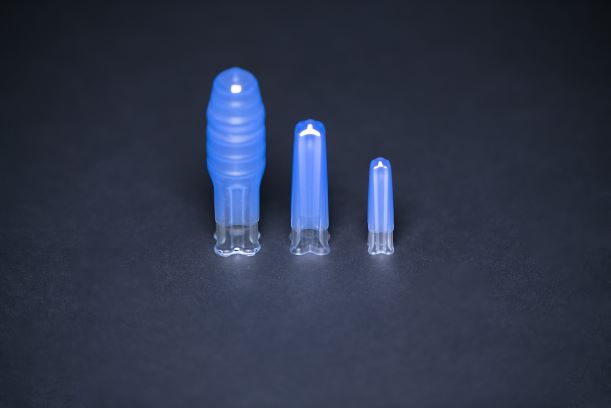

製品特長

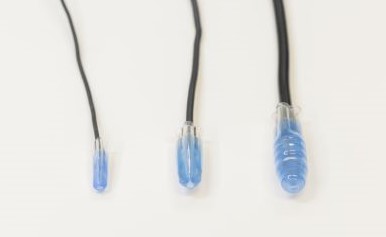

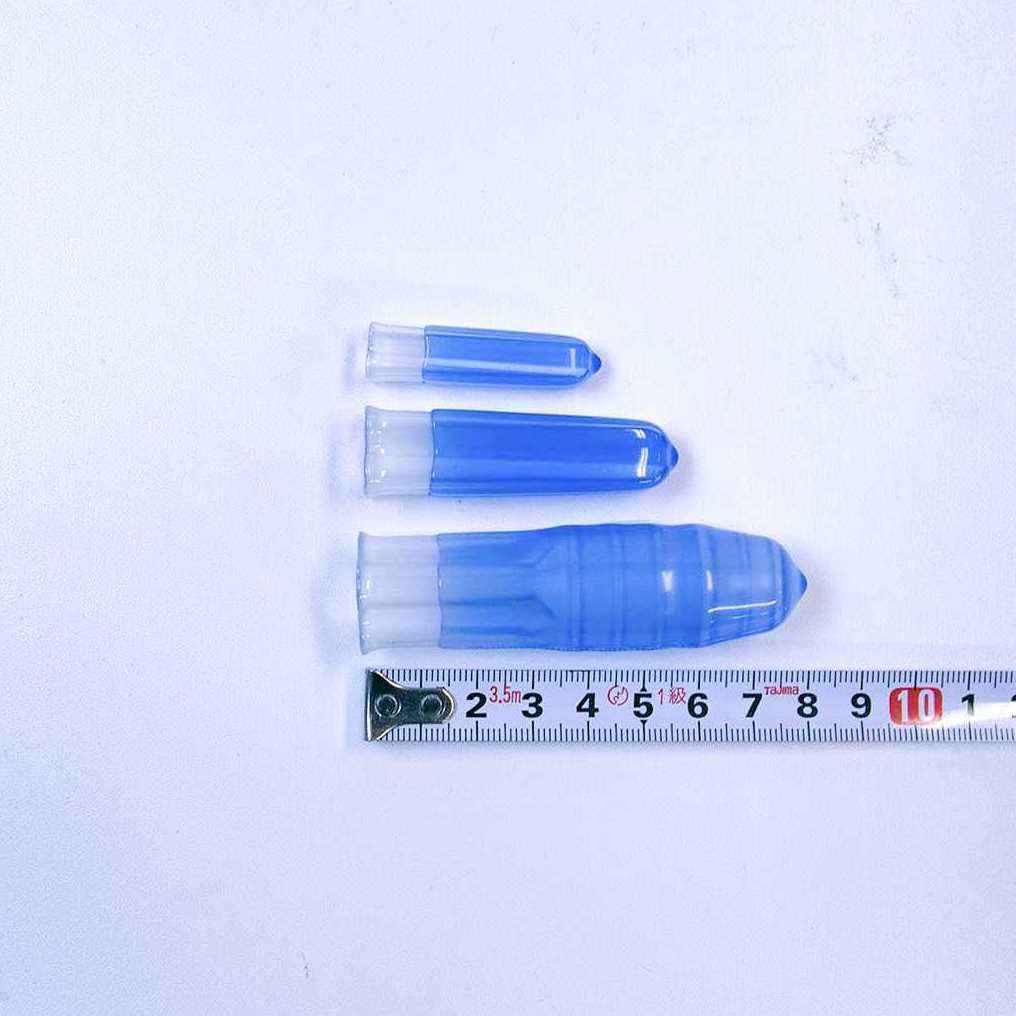

サイズ対応表
Lサイズ 対応表
- Aの寸法 22 mm
Bの寸法 9~14 mm 重量:約15g - 全長:約80mm
全幅:約23mm - 端子によるサイズの選択
適合裸端子丸形(R形)
サイズの目安(日本端子の品名)
▼R14 - 12
▼R22 - 12
▼R38 - 8、10、12 - 塩化ビニール製
Mサイズ 対応表
- Aの寸法12~19 mm
Bの寸法 4~10 mm 重量:約7g - 全長:約57mm
全幅:約20mm - 端子によるサイズの選択
適合裸端子丸形(R形)
サイズの目安(日本端子の品名)
▼R2 - 8、10、12
▼R3.5 - 6
▼R5.5 - 5L、6、8、10、12
▼R8 - 4、5、6、6L、8、10
▼R14 - 5、6、8S、8、10
▼R22 - 5S、5、6S、6、6L、8S、8、10 - 塩化ビニール製
Sサイズ 対応表
- Aの寸法 5.5~12 mm
Bの寸法 4~5.5 mm 重量:約2g - 全長:約40mm
全幅:約15mm - 端子によるサイズの選択
適合裸端子丸形(R形)
サイズの目安(日本端子の品名)
▼R2 - 2S、3SL、3、3.5S、3.5SL、3.5、4S、4、5、6、8
▼R3 - 3.5、4、5S、5、6S、6
▼R5.5 - 3.5、4S、4SL、4、5S、5、5L、6 - 塩化ビニール製

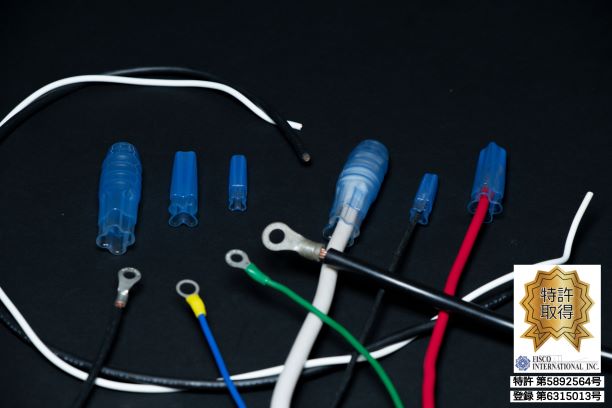

【使用例】

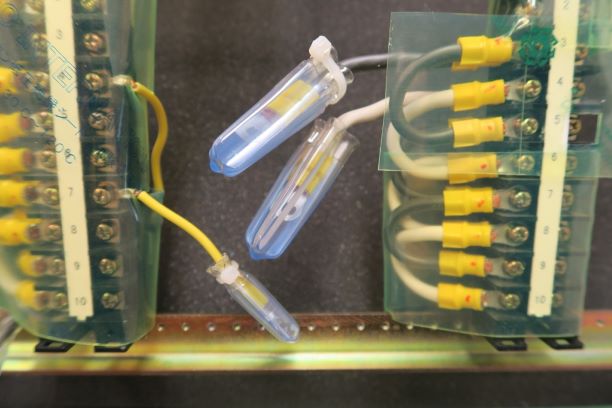

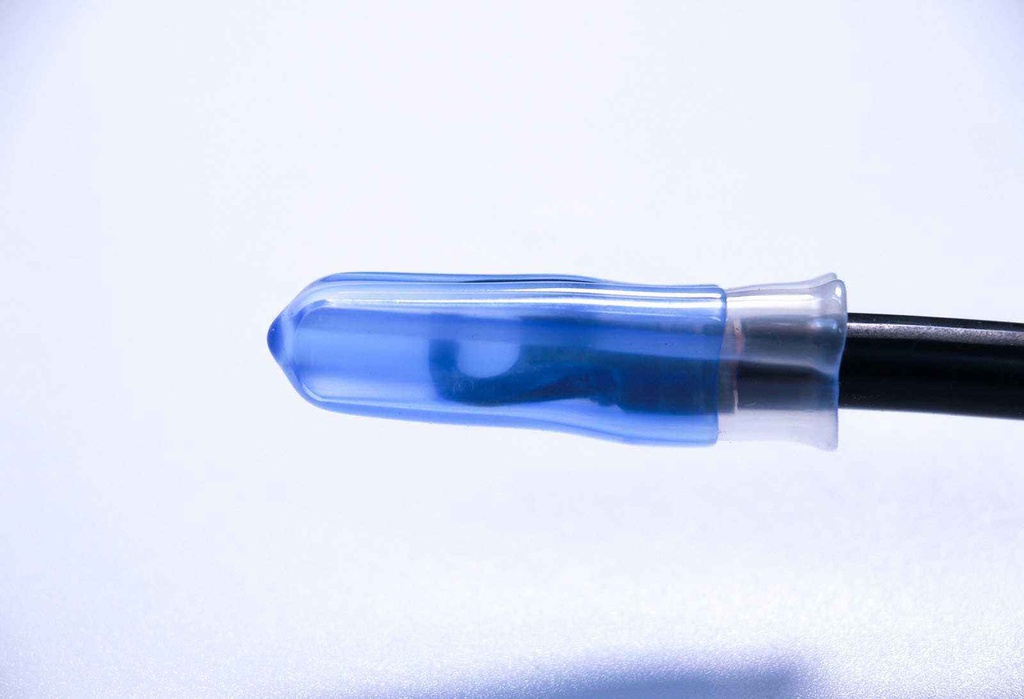

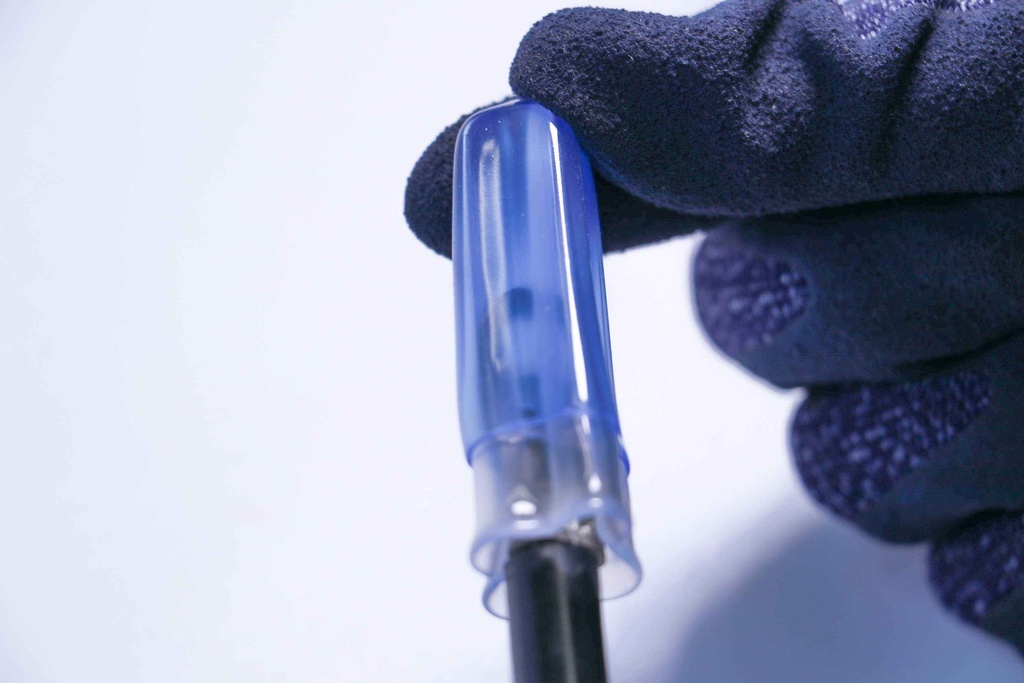

通電回路直近作業に先端カバーの脱落が懸念される小径ケーブル先端圧着端子の絶縁保護用ティッププロテクター。通電中の装置内で接続直前、取り外し直後のケーブル先端絶縁保護に使用します。
作業環境の改善に
テーピング処理のわずらわしさも無く、べたつくテープくずなどのゴミも出ないため、作業効率向上や作業環境にも良い影響を与えます。通電回路直近作業に
【使用上の注意点】
- 圧着端子の呼び名は、製造メーカー、旧電々業界、旧国鉄業界で異なります。
- 日本端子以外の裸端子丸形をお使いで、適合端子がお分かりにならない方は、端子寸法AとBを実測して、適合寸法の目安と照らし合わせてください。
- 端子寸法AとBの両方の条件が満たされていることが使用条件の目安です。
