展開サイズ

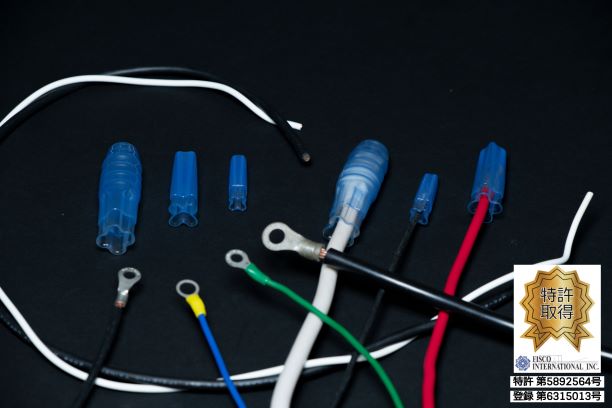

製品特長

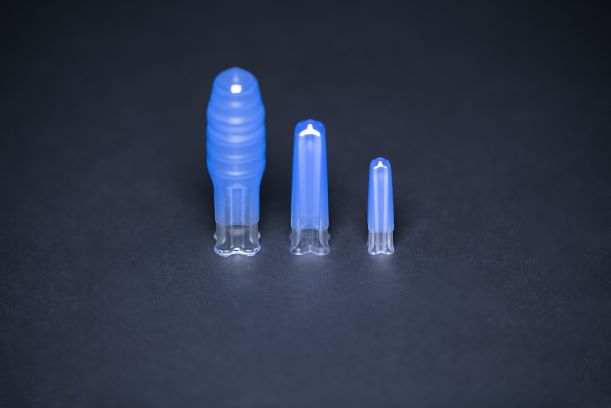

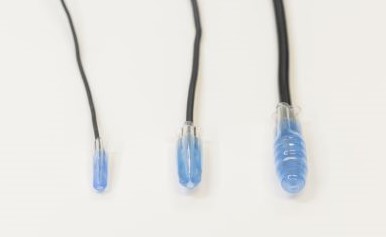

サイズ対応表

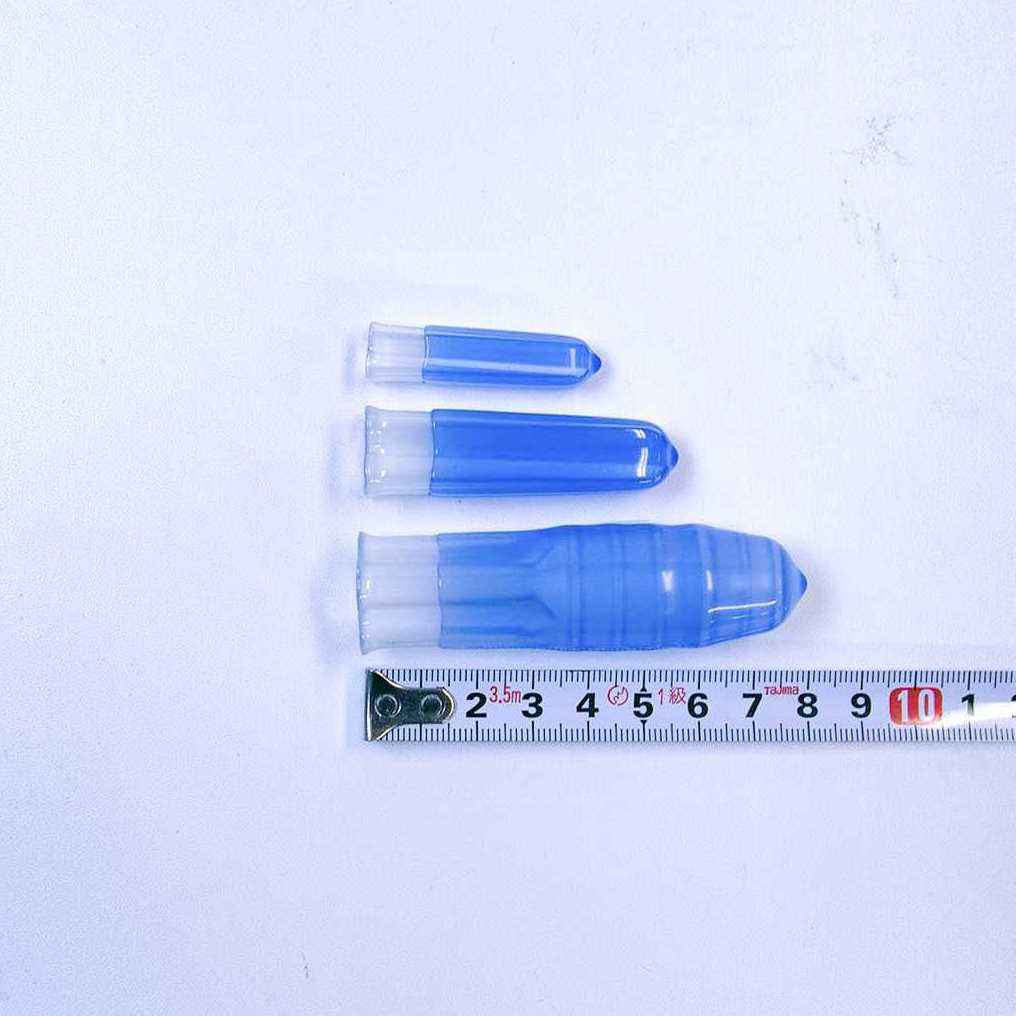

Lサイズ 対応表
- Ａの寸法 22 mm
Ｂの寸法 9～14 mm 重量：約１５ｇ - 全長：約８０ｍｍ
全幅：約２３ｍｍ - 端子によるサイズの選択
適合裸端子丸形（Ｒ形）
サイズの目安（日本端子の品名）
▼R14 - 12
▼R22 - 12
▼R38 - 8、10、12
- 塩化ビニール製
Mサイズ 対応表
- Ａの寸法12～19 mm
Ｂの寸法 4～10 mm 重量：約７ｇ - 全長：約５７ｍｍ
全幅：約２０ｍｍ - 端子によるサイズの選択
適合裸端子丸形（Ｒ形）
サイズの目安（日本端子の品名）
▼R2 - 8、10、12
▼R3.5 - 6
▼R5.5 - 5L、6、8、10、12
▼R8 - 4、5、6、6L、8、10
▼R14 - 5、6、8S、8、10
▼R22 - 5S、5、6S、6、6L、8S、8、10 - 塩化ビニール製
Sサイズ 対応表
- Ａの寸法 5.5～12 mm
Ｂの寸法 4～5.5 mm 重量：約２ｇ - 全長：約４０ｍｍ
全幅：約１５ｍｍ - 端子によるサイズの選択
適合裸端子丸形（Ｒ形）
サイズの目安（日本端子の品名）
▼R2 - 2S、3SL、3、3.5S、3.5SL、3.5、4S、4、5、6、8
▼R3 - 3.5、4、5S、5、6S、6
▼R5.5 - 3.5、4S、4SL、4、5S、5、5L、6 - 塩化ビニール製
【使用例】

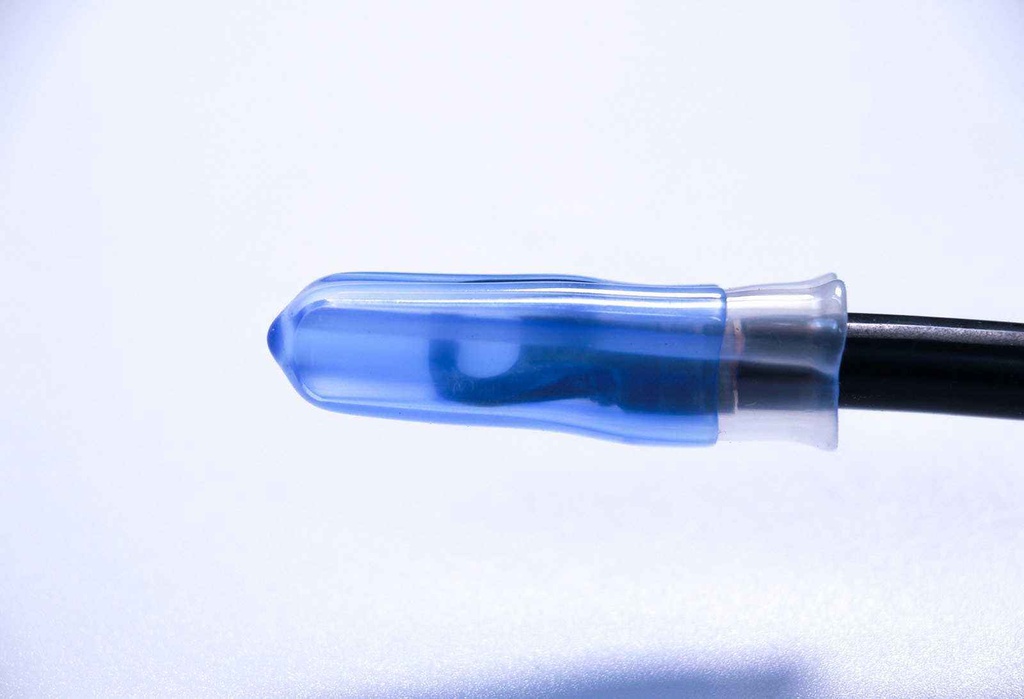

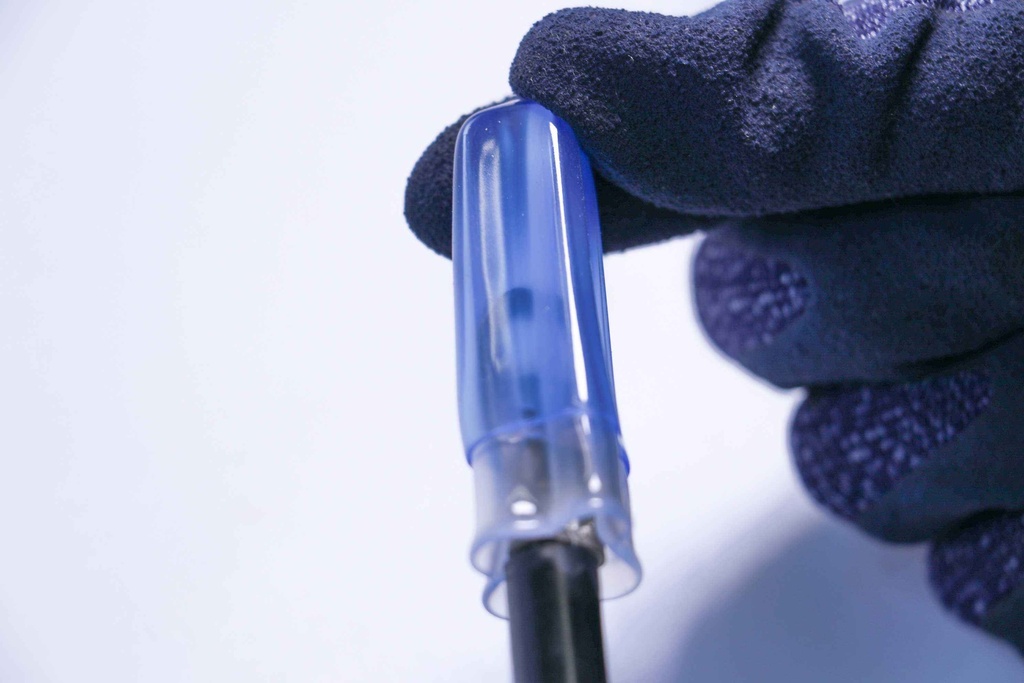

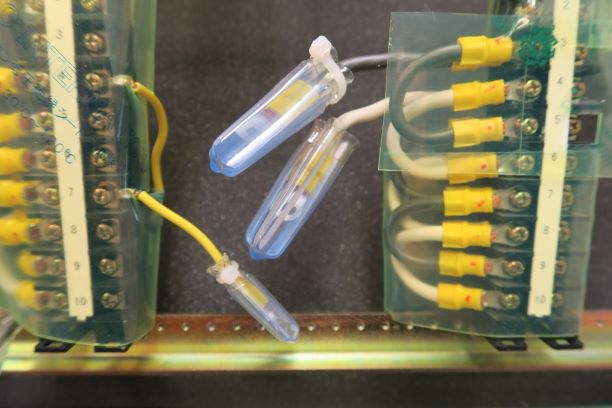

通電回路直近作業に先端カバーの脱落が懸念される小径ケーブル先端圧着端子の絶縁保護用ティッププロテクター。通電中の装置内で接続直前、取り外し直後のケーブル先端絶縁保護に使用します。
作業環境の改善に
テーピング処理のわずらわしさも無く、べたつくテープくずなどのゴミも出ないため、作業効率向上や作業環境にも良い影響を与えます。通電回路直近作業に
【使用上の注意点】
- 圧着端子の呼び名は、製造メーカー、旧電々業界、旧国鉄業界で異なります。
- 日本端子以外の裸端子丸形をお使いで、適合端子がお分かりにならない方は、端子寸法ＡとＢを実測して、適合寸法の目安と照らし合わせてください。
- 端子寸法ＡとＢの両方の条件が満たされていることが使用条件の目安です。
