ティッププロテクター® (Sサイズ)

https://fiscointernational.odoo.com/web/image/product.template/600/image_1920?unique=d127e2d

¥ 2,090 2090.0 JPY ¥ 2,090

¥ 2,090

Not Available For Sale

  • サイズ

この組み合わせは存在しません。

ティッププロテクター® (Sサイズ)

  • サイズ

¥ 2,090 2090.0 JPY ¥ 2,090

¥ 2,090

Not Available For Sale

この組み合わせは存在しません。


 合計15,000円以上で国内送料無料

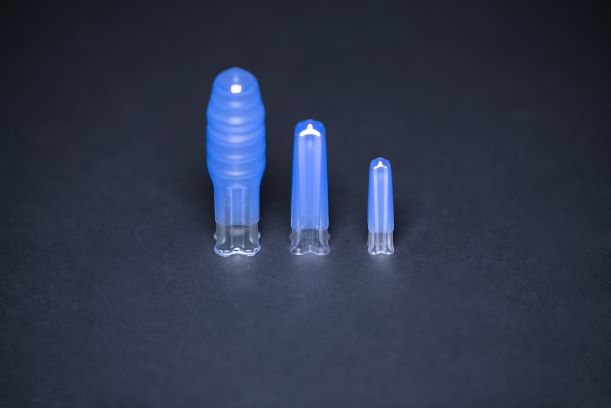

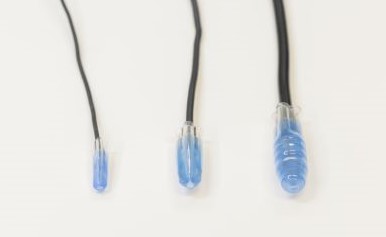

展開サイズ

展開サイズ

Sサイズ:全長約40mm  全幅約15mm

Mサイズ:全長約57mm  全幅約20mm Mサイズはこちら

Lサイズ:全長約80mm  全幅約23mm Lサイズはこちら

製品特長




サイズ対応表

Lサイズ 対応表


  • Aの寸法 22 mm
    Bの寸法 9~14 mm
  • 重量:約15g
  • 全長:約80mm
    全幅:約23mm

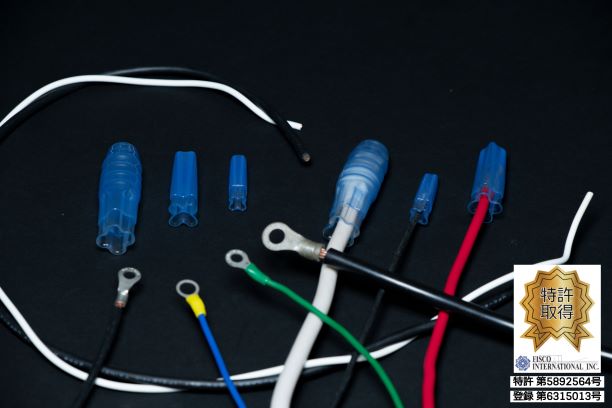

  • 端子によるサイズの選択
    適合裸端子丸形(R形)
    サイズの目安(日本端子の品名)

    ▼R14 - 12
    ▼R22 - 12
    ▼R38 - 8、10、12



  • 塩化ビニール製

Mサイズ 対応表


  • Aの寸法12~19 mm
    Bの寸法 4~10 mm
  • 重量:約7g
  • 全長:約57mm
    全幅:約20mm
  • 端子によるサイズの選択
    適合裸端子丸形(R形)
    サイズの目安(日本端子の品名)
    ▼R2 - 8、10、12
    ▼R3.5 - 6
    ▼R5.5 - 5L、6、8、10、12
    ▼R8 - 4、5、6、6L、8、10
    ▼R14 - 5、6、8S、8、10
    ▼R22 - 5S、5、6S、6、6L、8S、8、10
  • 塩化ビニール製

Sサイズ 対応表


  • Aの寸法 5.5~12 mm
    Bの寸法 4~5.5 mm
  • 重量:約2g
  • 全長:約40mm
    全幅:約15mm
  • 端子によるサイズの選択
    適合裸端子丸形(R形)
    サイズの目安(日本端子の品名)

    ▼R2 - 2S、3SL、3、3.5S、3.5SL、3.5、4S、4、5、6、8
    ▼R3 - 3.5、4、5S、5、6S、6
    ▼R5.5 - 3.5、4S、4SL、4、5S、5、5L、6

  • 塩化ビニール製

【使用例】

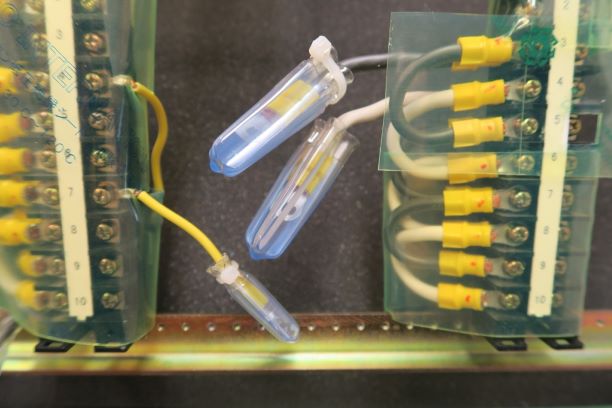

 通電回路直近作業に

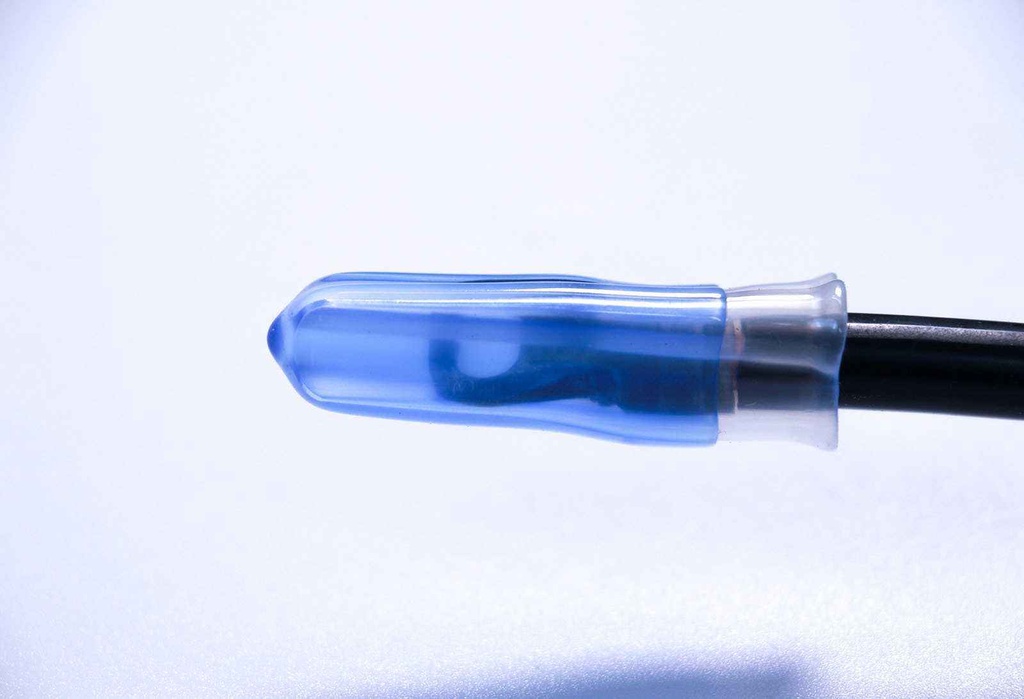

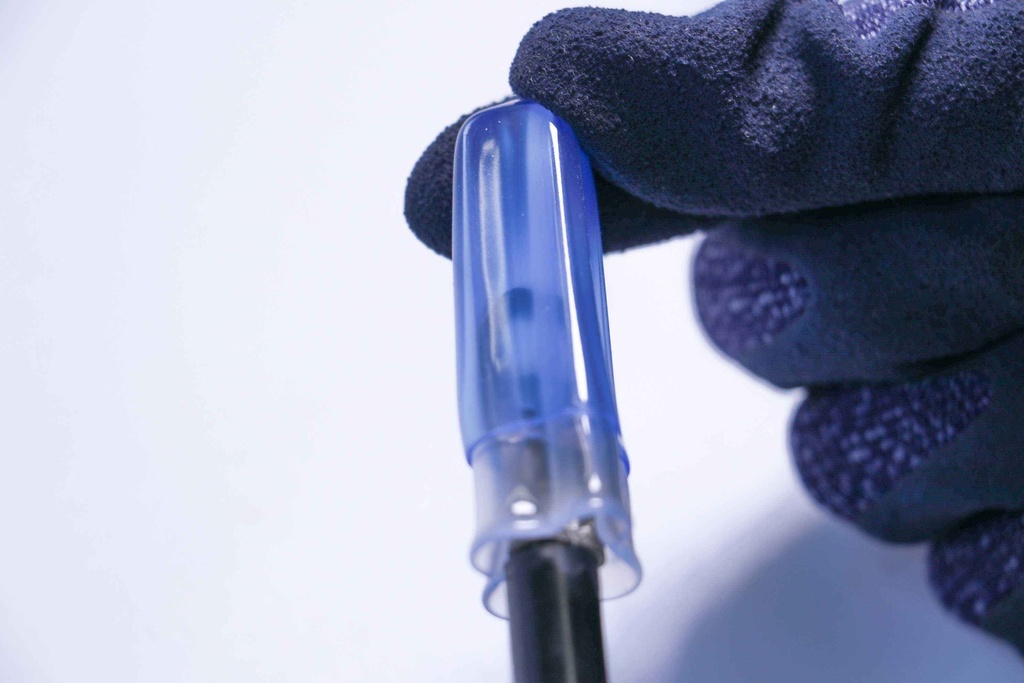

 先端カバーの脱落が懸念される小径ケーブル先端圧着端子の絶縁保護用ティッププロテクター。通電中の装置内で接続直前、取り外し直後のケーブル先端絶縁保護に使用します。

 作業環境の改善に

 テーピング処理のわずらわしさも無く、べたつくテープくずなどのゴミも出ないため、作業効率向上や作業環境にも良い影響を与えます。通電回路直近作業に

【使用上の注意点】

  1. 圧着端子の呼び名は、製造メーカー、旧電々業界、旧国鉄業界で異なります。
  2. 日本端子以外の裸端子丸形をお使いで、適合端子がお分かりにならない方は、端子寸法AとBを実測して、適合寸法の目安と照らし合わせてください。
  3. 端子寸法AとBの両方の条件が満たされていることが使用条件の目安です。
